Wenn sich nach der Tageslichtberechnung auffällige Schlieren auf Flächen zeigen, kann dies ein Zeichen dafür sein, dass die sogenannten Normalen, die vom CAD-Programm übergeben wurden, nicht korrekt sind. Diese sind jedoch besonders wichtig für eine Lichtberechnung. Beispielsweise werden aus dem CAD-Programm ArCon immer wieder Normalen übergeben, die parallel zu den Flächen sind, was mathematisch vollkommen falsch ist. Den Fehler erkennt man schon in der einfachen Farbdarstellung.

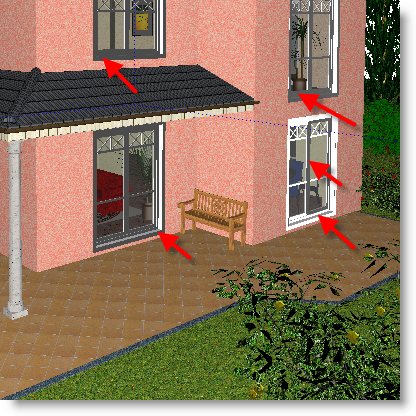

Obwohl alle Fenster das gleiche Material besitzen, werden sie mit unterschiedlichen Farben dargestellt.



Um dies zu beheben, nehmen Sie alles in die Auswahl auf und wählen den Menüpunkt Auswahl korrigieren->Normalen korrigieren.

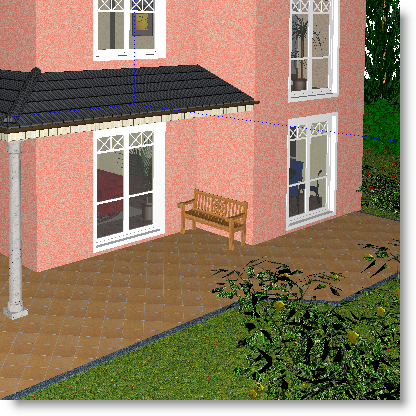

Nach erfolgter Korrektur





werden die Fenster richtig dargestellt.
