1-Ansicht / 4-Ansichten |
|
|
|
|
|
1-Ansicht / 4-Ansichten |
|
|
|
|
Über dieses Icon schalten Sie zwischen der Ansicht in einem Fenster und der Ansicht in vier Fenstern um.

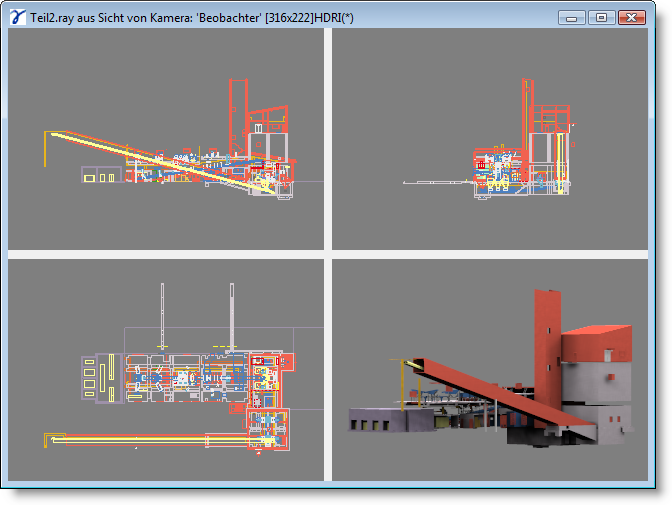

Bei der 4-Ansichten Darstellung sehen Sie im Fenster unten links die XY-Ansicht (Draufsicht), im Fenster oben links die XZ-Ansicht (Vorderansicht), im Fenster oben rechts die YZ-Ansicht (Seitenansicht) und im Fenster unten rechts die isometrische Ansicht (die Ansicht in der 1-Ansichten Darstellung).
|
Bei der Darstellung in 4-Ansichten haben Sie die Möglichkeit, die drei parallelen Ansichten in einer anderen Darstellungsqualität als der der isometrischen Ansicht anzuzeigen. Drücken Sie dazu in einem der drei Fenster die rechte Maustaste und wählen Sie dann als Darstellungs-Modus z.B. Drahtmodell. Bei jedem weiteren Bildaufbau werden alle drei Fenster als Drahtmodell dargestellt. |
