Diese Neuerungen erwarten Sie in der Version ArCon Eleco +2014:

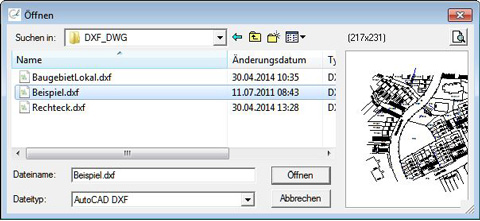

CreativeLines 3.7 (Importieren von DXF- und DWG-Dateien bis AutoCAD 2013 kompatibel)
  • Mit der in ArCon integrierten Version CreativeLines 3.7 erhalten Sie nun die Möglichkeit, AutoCAD kompatible DXF- und DWG-Dateien bis zur Version 2013 einzulesen und zu bearbeiten. Dies können nun auch Dateien im Gauß-Krüger- bzw. ALKIS-Format sein.

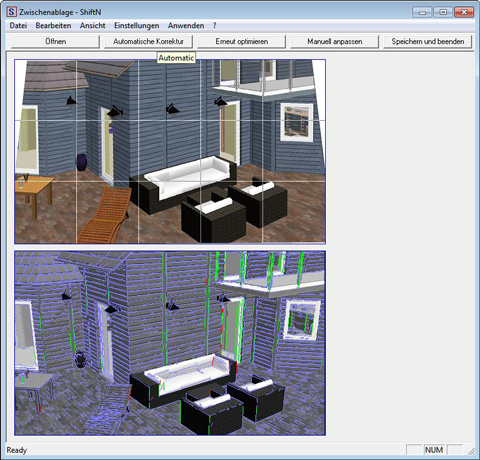

Korrektur stürzender Linien
  • Sicherlich kennen Sie den Effekt der stürzenden Linien aus dem Bereich der Architekturfotografie. Hierbei werden die Kanten eines Motivs schräg und nicht senkrecht wiedergegeben, da Objekt- und Projektionsfläche nicht parallel zueinander liegen.
    Um den Effekt der stürzenden Linien direkt in ArCon zu vermeiden, haben wir die Ansteuerung der Software ShiftN von Dr. Marcus Hebel in ArCon +2014 integriert.
    Die Korrektur kann sowohl bei der 3D-Ansicht, als auch im Anschluss an eine Bildberechnung automatisiert oder manuell erfolgen.



Delta-Z für Höhenpunkte
  • In der Vergangenheit war es sehr mühselig, schon abgesteckte Grundstücke nachträglich mit der korrekten Höhe zu versehen. Mit ArCon +2014 können Sie nun ganz einfach das mit Höhenpunkten modellierte Grundstück unabhängig vom Gebäudeniveau um einen Wert Delta-z verschieben.
    Sie können mit dieser Funktion natürlich auch blitzschnell Situationen mit unterschiedlichen Sockelhöhen verdeutlichen.

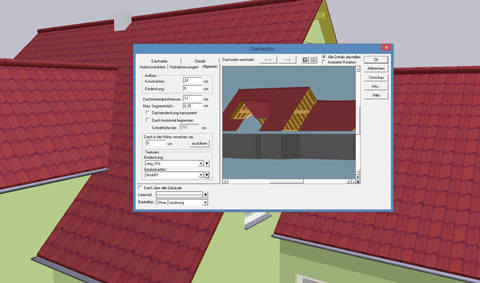

Dach und Grundstücke in 3D selektieren
  • Das Selektieren von Dächern, Gauben, Grundstücken und Grundstücksbereichen ist nun auch im Design-Modus möglich. Somit entfällt das lästige Umschalten in den Konstruktionsmodus um z. B. Änderungen am Dach vorzunehmen.

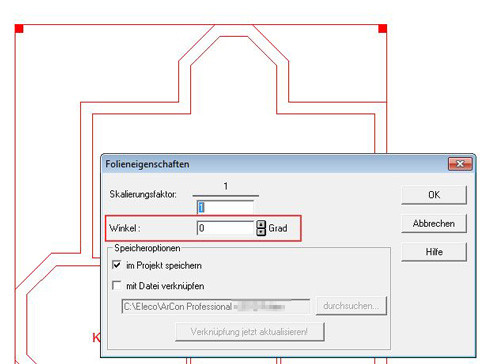

Drehen eingefügter Folien
  • Auf vielfachen Kundenwunsch haben Sie die Möglichkeit, in ArCon eingefügte Folien nachträglich drehen zu können. Dies ist besonders hilfreich, um orthogonal arbeiten zu können.

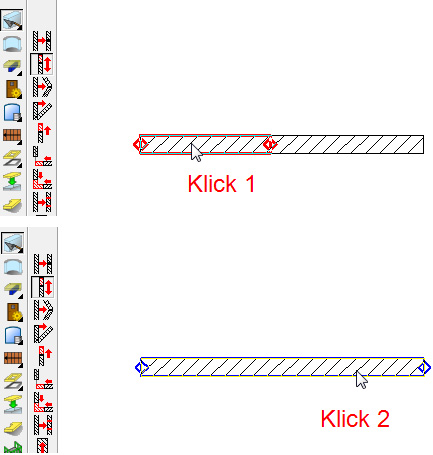

Neue Funktion der Wandbearbeitung: Wände vereinen
  • In ArCon + 2014 ist eine zusätzliche Wandbearbeitungsfunktion eingeführt worden. Mit der Funktion "Wand vereinen" können Sie zuvor aufgetrennte oder auch zwei sich in einer Flucht befindlichen Wände (auch überlappend) wieder zu einer Wand vereinen. Dies hat nicht nur Vorteile bei der Bearbeitung, sondern hilft Ihnen auch bei z. B. der Massenermittlung.





Linienstil für Öffnungssymbol Tür/Fenster individuell anpassbar
  • Die Darstellung der Tür/Fensteröffnungen kann nun unabhängig von den anderen Liniendarstellungen für die Öffnungen definiert werden.
    Um diese Funktionalität auch für Verwaltung von Bauteiltypen und der Variantenplanung nutzbar zu machen, wurde auch diese erweitert.
    Durch diese Erweiterung können Sie sich nun z. B. Bauteiltypen definieren, durch deren Darstellung im Plan vermittelt werden soll, dass nur diese Tür oder das Fenster entfernt werden, die Wandöffnung aber nicht verschlossen werden soll.





Änderungen an der Oberfläche:
  • In der Version +2014 wurden einige wenige Änderungen an der Oberfläche vorgenommen, um diese ergonomischer zu gestalten bzw. wenig genutzte Funktionen auszublenden und Platz für die neue Varianten-Auswahl zu schaffen.

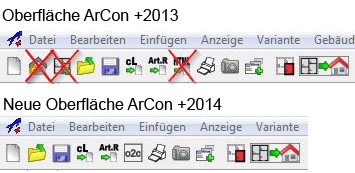

    Änderungen in der horizontalen Leiste

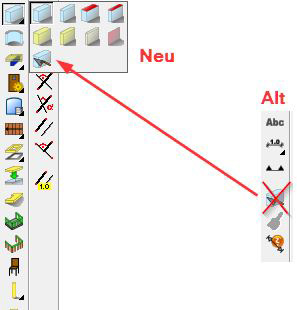

    Änderungen in der Was - Leiste
    Die Funktion zum Bearbeiten von Wänden wurde unter dem Fly-Out-Menü "Wände" platziert.



Weitere wichtige Neuerungen:
    • Einfacherer Zugriff auf die jeweilige Variante

    • Anpassung der Breite des Pull-Down-Menüs (Variante/Gebäude/Geschoss)

    • Verbesserung der österreichischen Vermassung

    • Strg+Shortcut für einige Funktionen nicht unbedingt nötig (so können Sie z.B. den Führungspunkt der Wand mit einfachem Druck auf "W" durchschalten)

    • Anzahl der Nachkommastellen beim Messen einstellbar

    • Getrennte Hintergrundfarbe für Katalog und Vorschau

    • Text drehen via rechter Maustaste ein-/ausschaltbar

    • Automatische Sicherung mit Datum und Uhrzeit





u.v.m.
