Koordinatensysteme darstellen |
|
|
|
|
Ist diese Funktion aktiviert, werden die Koordinatensysteme des Projekts angezeigt.

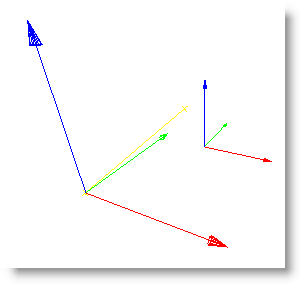

Sie erkennen ein größeres Koordinatensystem, das den Koordinatenursprung der CAD-Geometrie anzeigt und ein kleineres Koordinatensystem, das immer in Bildmitte liegt und den Blickpunkt symbolisiert.
Die Achsenfarben geben Auskunft über die jeweilige Achse:
Rote Achse = X-Achse
Grüne Achse = Y-Achse
Blaue Achse = Z-Achse
|
Die Zuordnung ist leicht zu lernen, wenn Sie an die Darstellung von Farben denken:
R/G/B entspricht X/Y/Z |
